產品概述
ZW7-35KV型系列戶外高壓真空斷路器系三相交流50Hz，額定電壓為40.5KV的戶外高壓電器設備，附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求，并滿足IEC-56《交流高壓斷路器》國際電工委員會標準的要求。ZW7-35KV型真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧式，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸，使用壽命長，安裝維護方便等特點。
本產品可根據客戶要求內置或外置35KV電流互感器，以實現測量、計量、保護等用處。
適用場所
1、海拔：≤2500m；
2、周圍空氣溫度：最高+40℃，最低-35℃；
3、風壓不超過700Pa(相當于風速34m/s)；
4、地震烈度不超過8度；
5、空氣污染程度：Ⅲ級；
6、最大日溫差：不超過25℃
賣點展示
1、瓷柱式結構，防水型傳動箱，新型的真空滅弧室；
2、2-3只電流互感器，每相四個線圈，根據用戶需要選擇變化；
3、可配CD10電磁機構或CT19彈簧機構；
4、開斷性能好，可靠性高壽命長，維護工作量?。?/span>
5、無油化、無氣化、經濟環保；
6、外絕緣修正后現運行海拔2700mm。

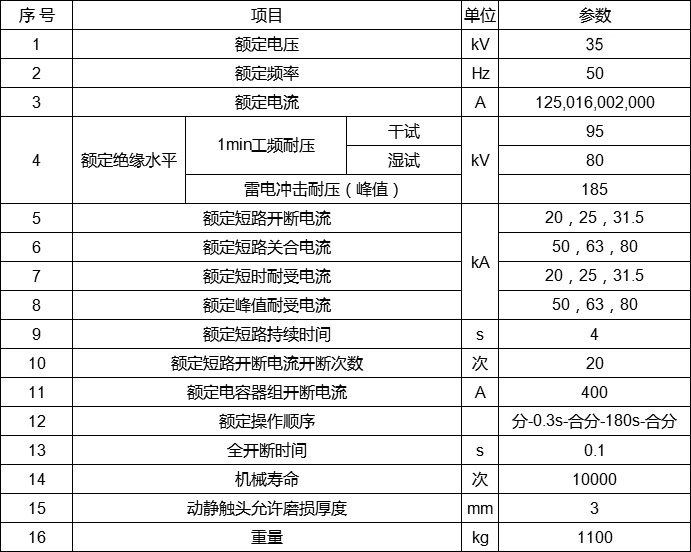

技術參數

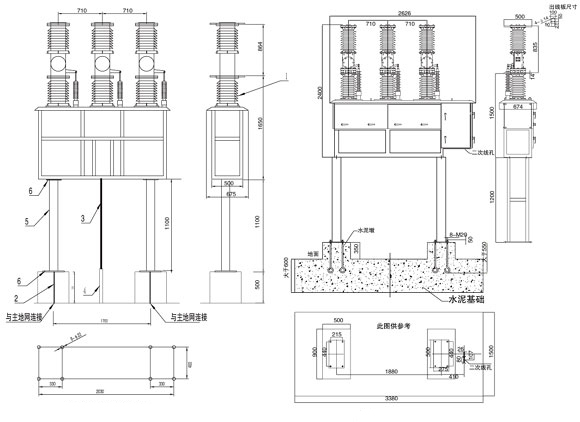

外形尺寸
